Oversigt over danske transformatorer:


Arrow, Willy Blichfeldt

Foto Type Beskrivelse Watt Stik
100 Transformator ~ 80

FM-TRAFO, Randers

Foto Type Beskrivelse Watt Stik

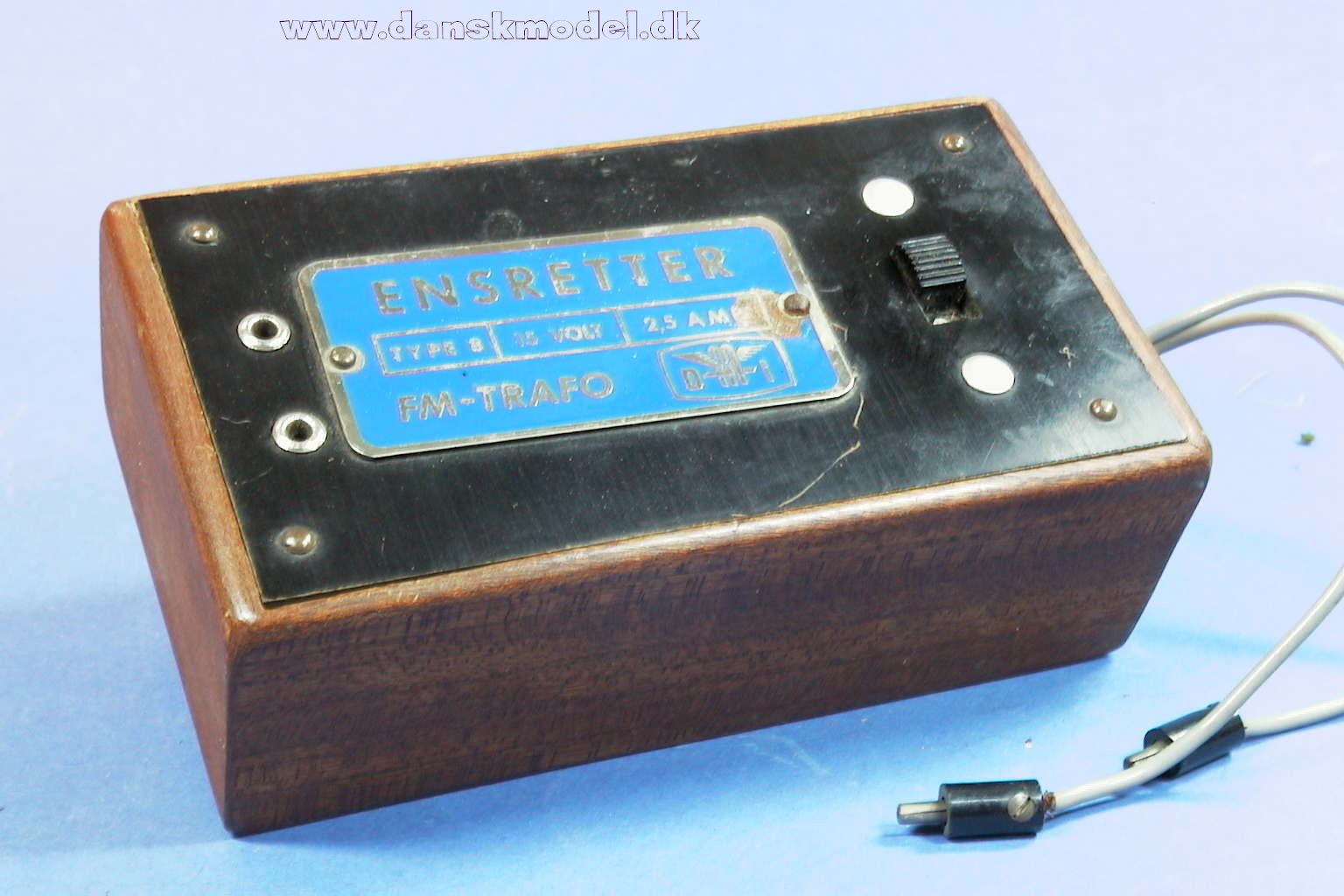

8 Ensretter / 15V 2,5Amp.

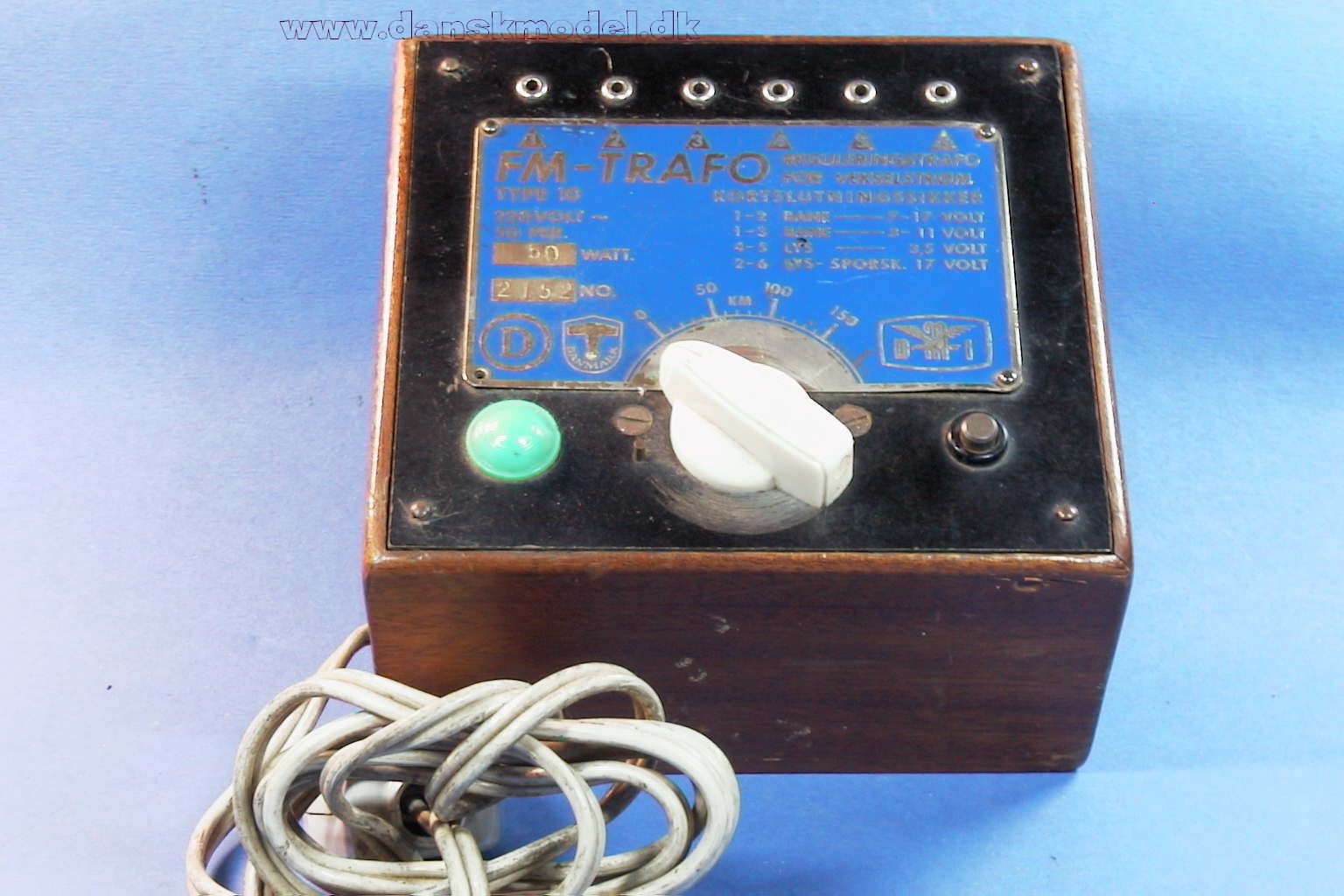

10 Transformator ~
50
1-2 bane 7-17V
1-3 bane 3-11V
4-5 lys 3,5V
2-6 lys/sporskift 17V

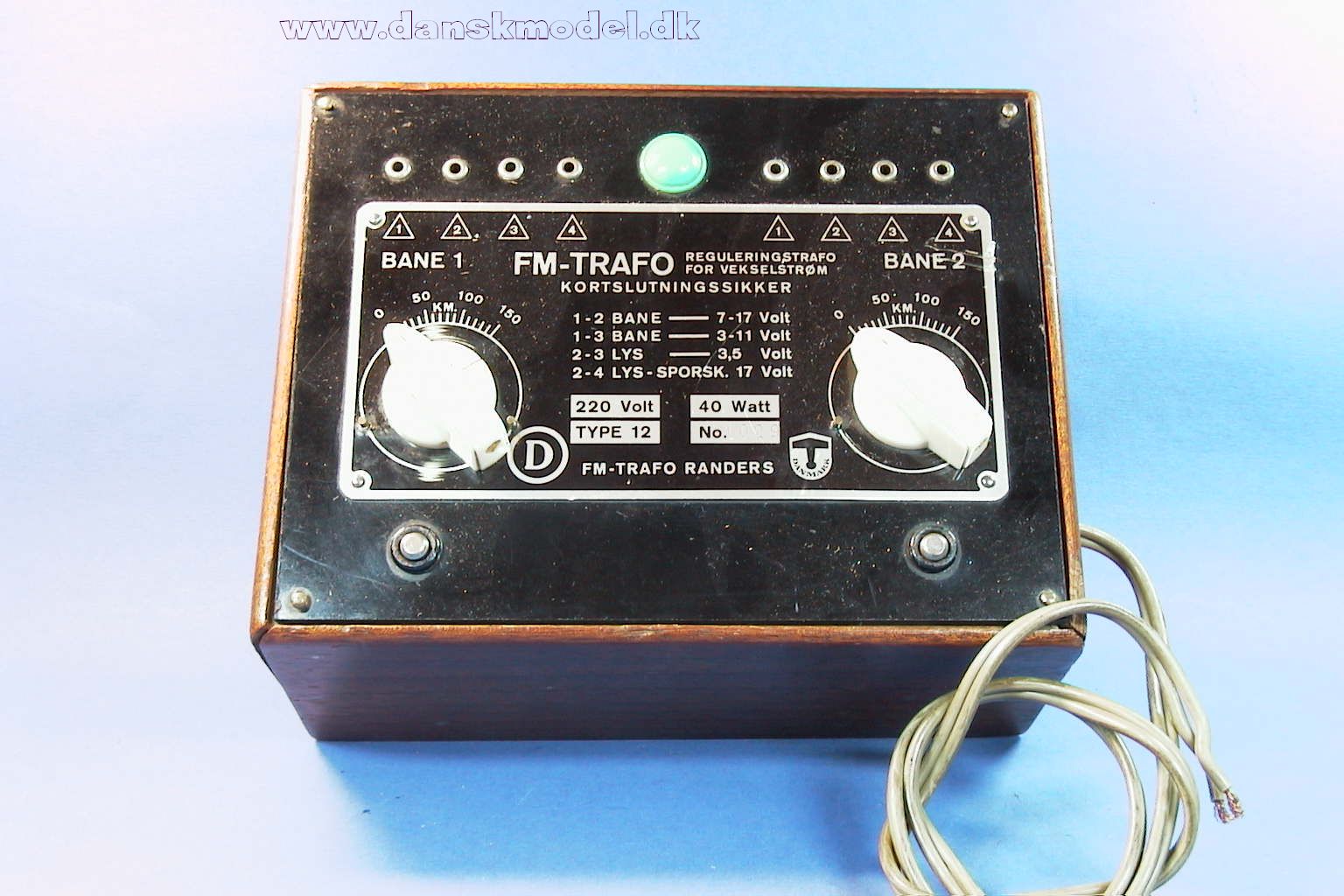

12
Transformator ~
m/dobbeltregulering
2*40
1-2 bane 7-17V
1-3 bane 3-11V
2-3 lys 3,5V
2-4 lys/sporskift 17V
16 Transfortmator
til Mini-Race m/faste udtag

Kan omstilles til at afgive = eller ~
15 3-4 2V
1-2 5V
2-3 8V
2-4 10V
1-3 13V
1-4 15V
20 Transfortmator
til Mini-Race m/faste udtag

15 volt = og ~
50 1-2 15V =
3-4 (skrueterminal) 15V ~

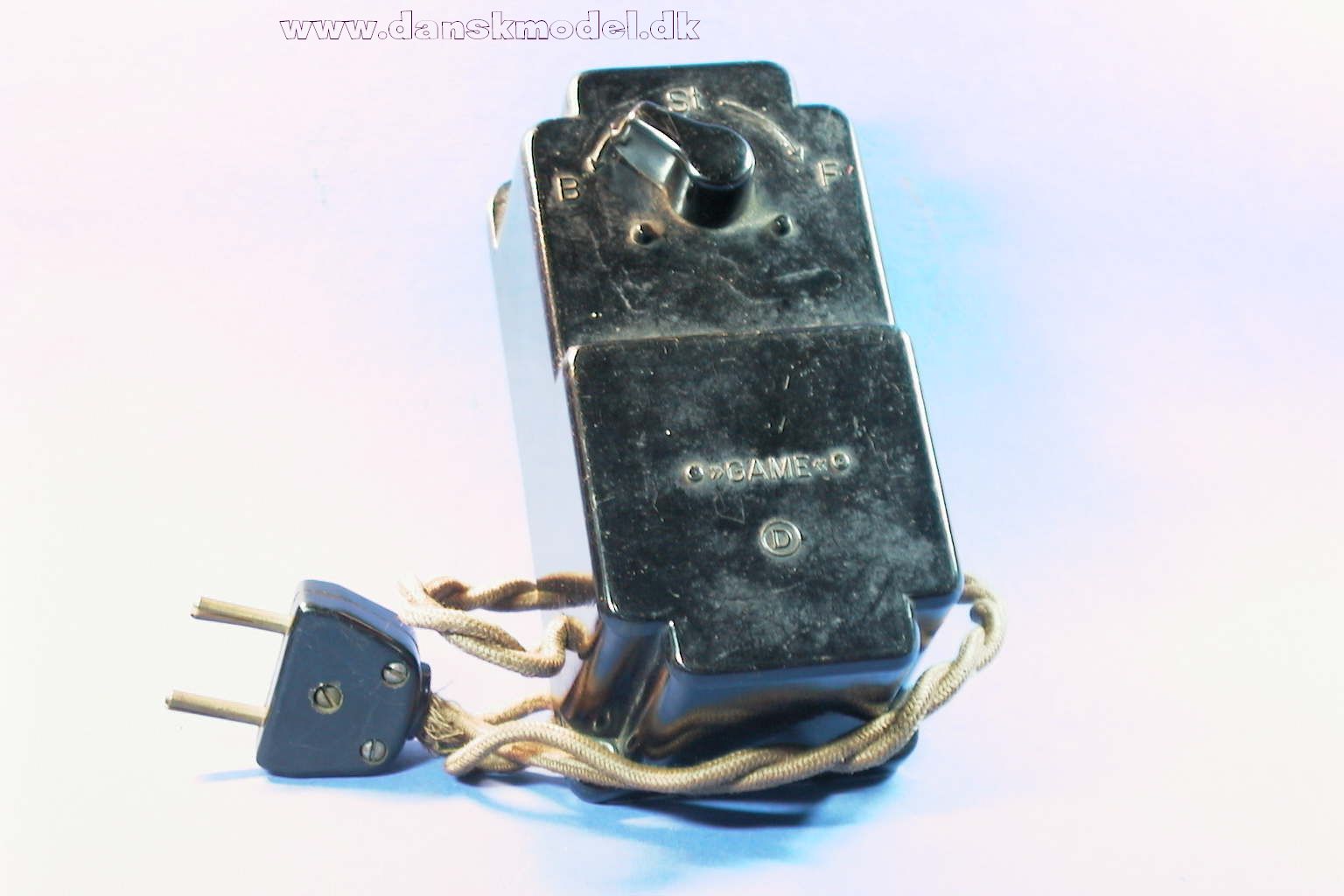

Game

Foto Type Beskrivelse Watt Stik
- Transformator =
m/ensretter
? Kun til bane

H.S.V., Hans Stegler, Valby

Foto Type Beskrivelse Watt Stik

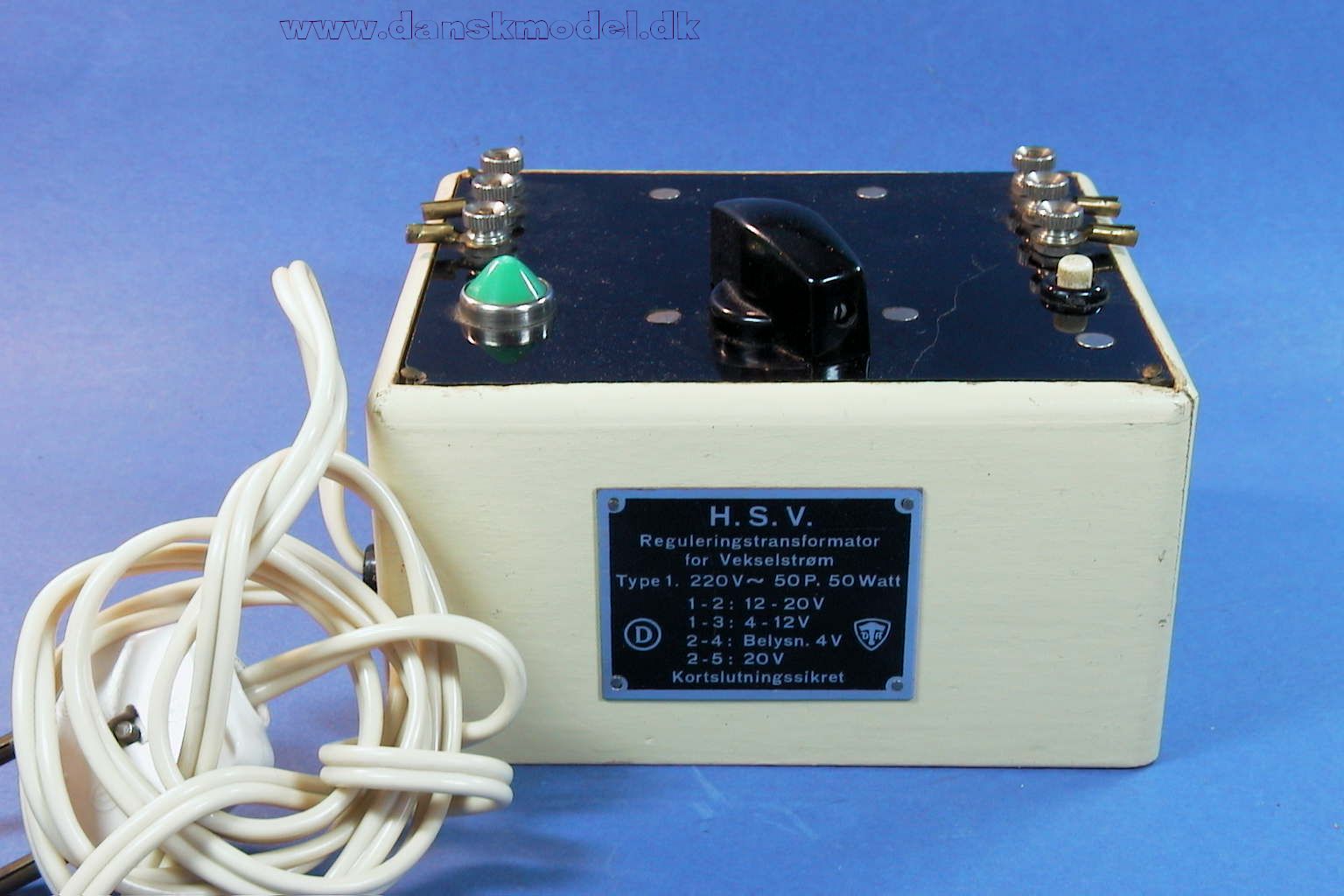

I Transformator ~ 50 1-2 bane 2-20V
1-3 bane 4-12V
2-4 belysning 4V
2-5 20V

Formentlig kun "Type I" på emballage samt i vejledning da skiltet siger "Type 1"
- 1 Transformator ~ 50 1-2 bane 2-20V
1-3 bane 4-12V
2-4 belysning 4V
2-5 20V

Senere udgave af Type I

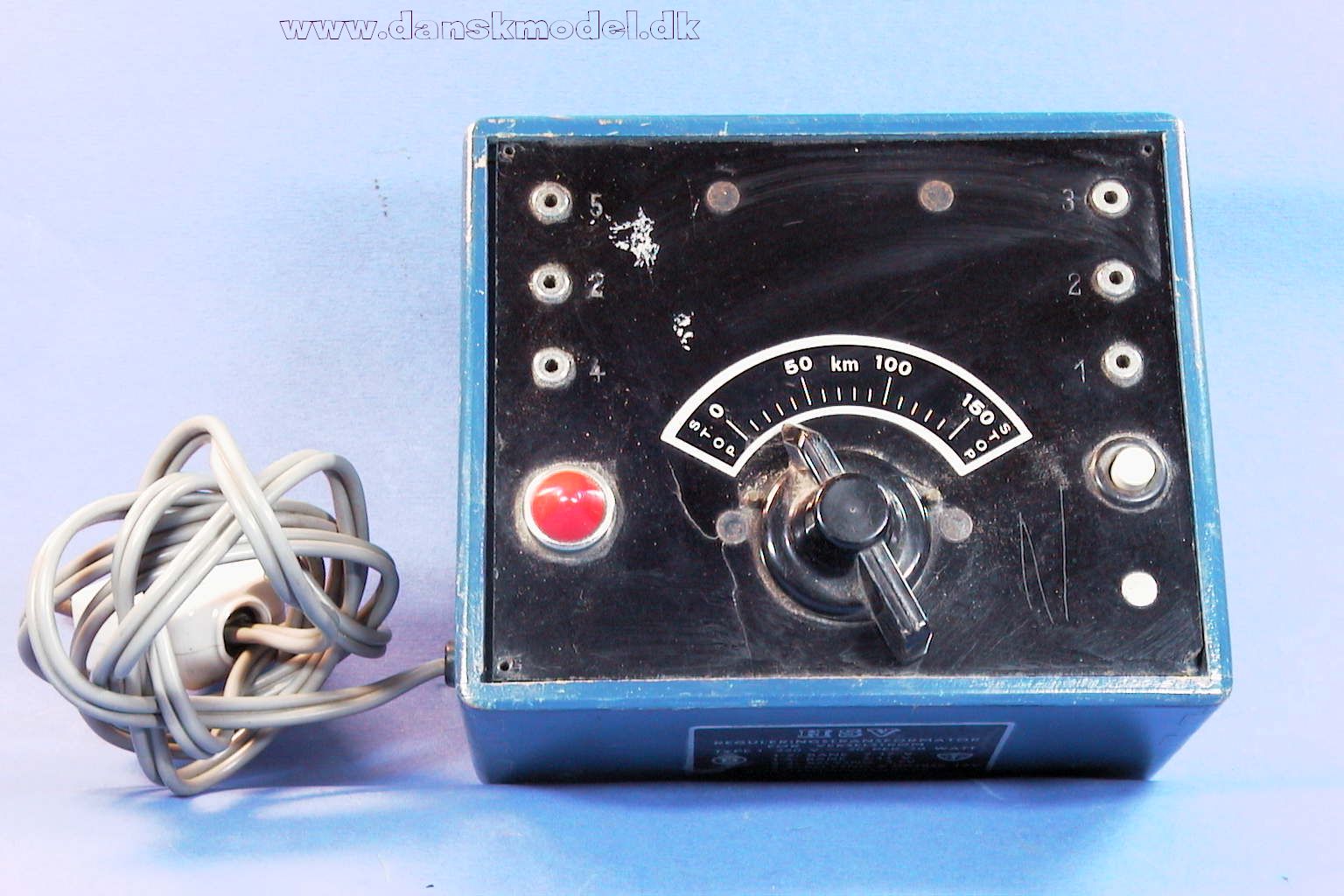

1 A Transformator ~
m/bøsninger til ministik

Trækassen er blå
30 1-2 bane 7-17V
1-3 bane 3-11V
2-3 lys 3,5V
2-4 lys - sporskift 17V
2 Transformator ~
uden perfektomskifter
30 Bane 2-12V i 2 trinløse reguleringsområder.
Lys 3,5 & 14V

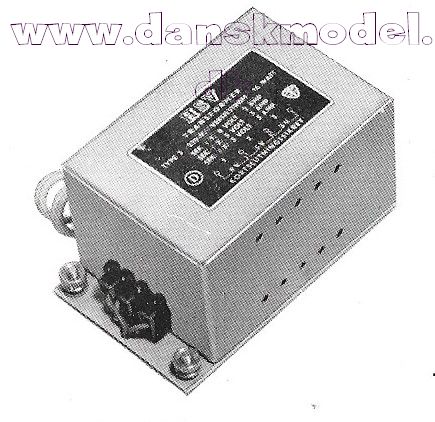

3 (358) Legetøjs-Transformator ~
til belysning
8 / 16 3,5V 0,2 A
- 3/203 Transformator ~
til miniracere
/
- FL/3 Legetøjs-Transformator =
m/ensretter til batteritog
8 4,5V 0,1 A

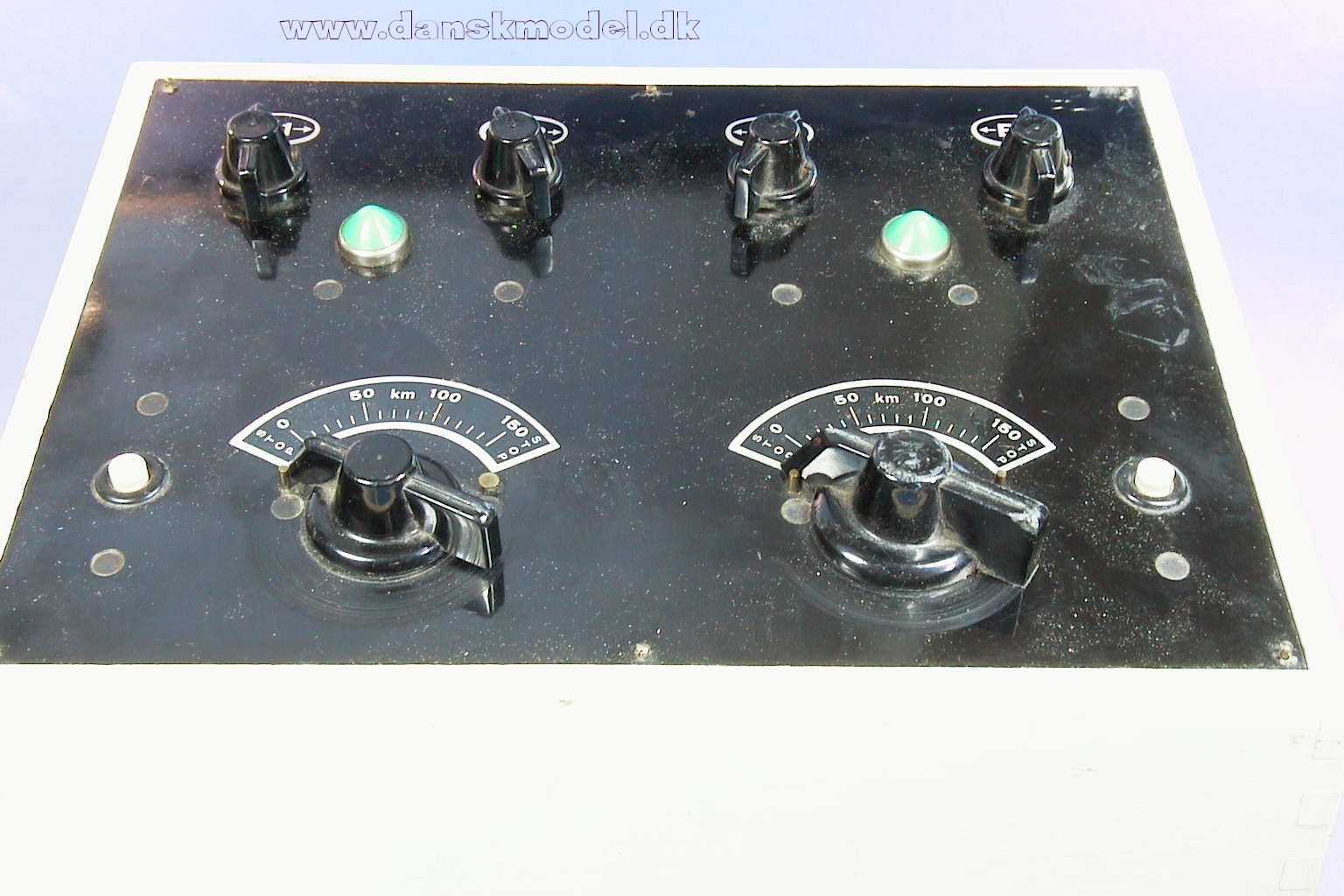

4 Transformator ~
m/dobbeltregulering samt 4 baner
Trækassen er hvid
Typisk m/grønt glas til kontrol-lamperne, men er også set m/rødt glas
2*40 Bane 1-4 2*8-17V
Lys 16V
Sporskift 16V

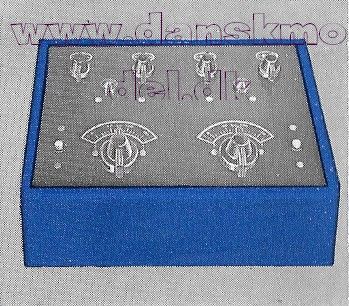

4A Transformator ~
m/dobbeltregulering samt 4 baner
Trækassen er blå
2*30 Bane 1-4 2*7-17V
Lys 17V
Sporskift 17V

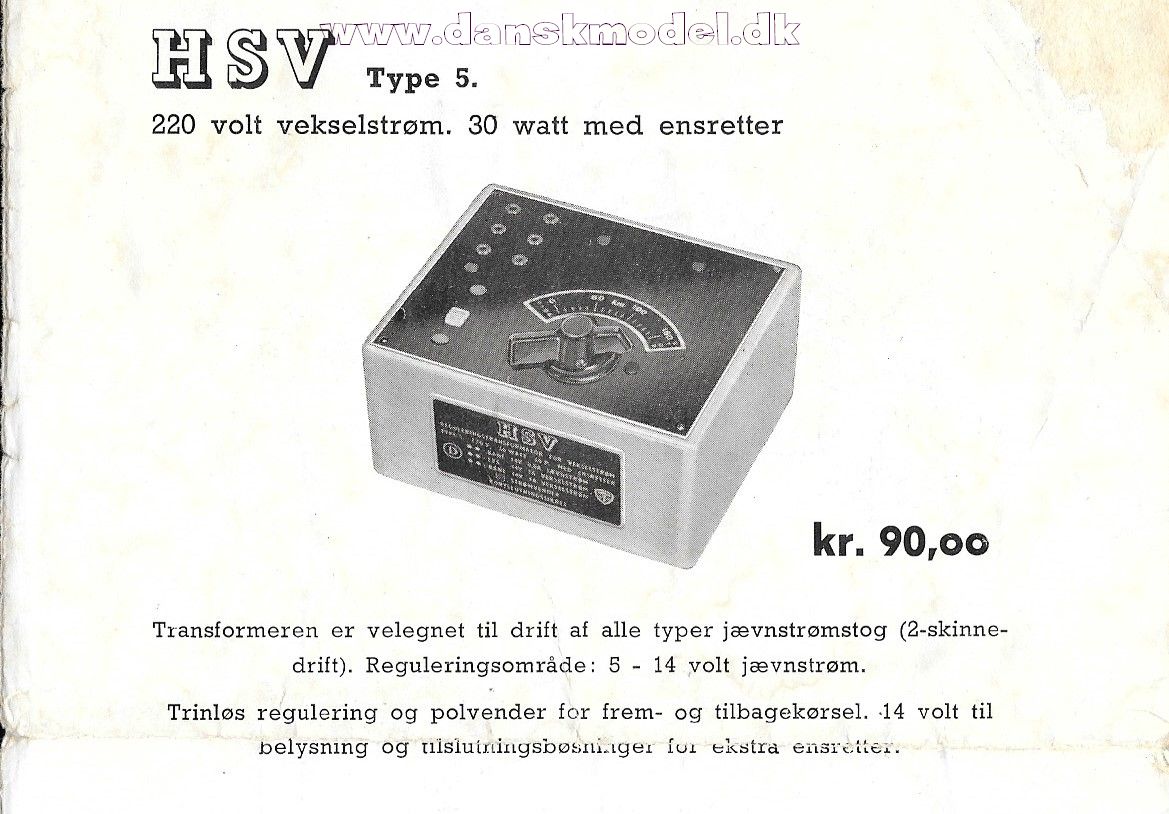

5 Transformator =
m/ensretter
30 Bane 5-14V
Lys 14V ~

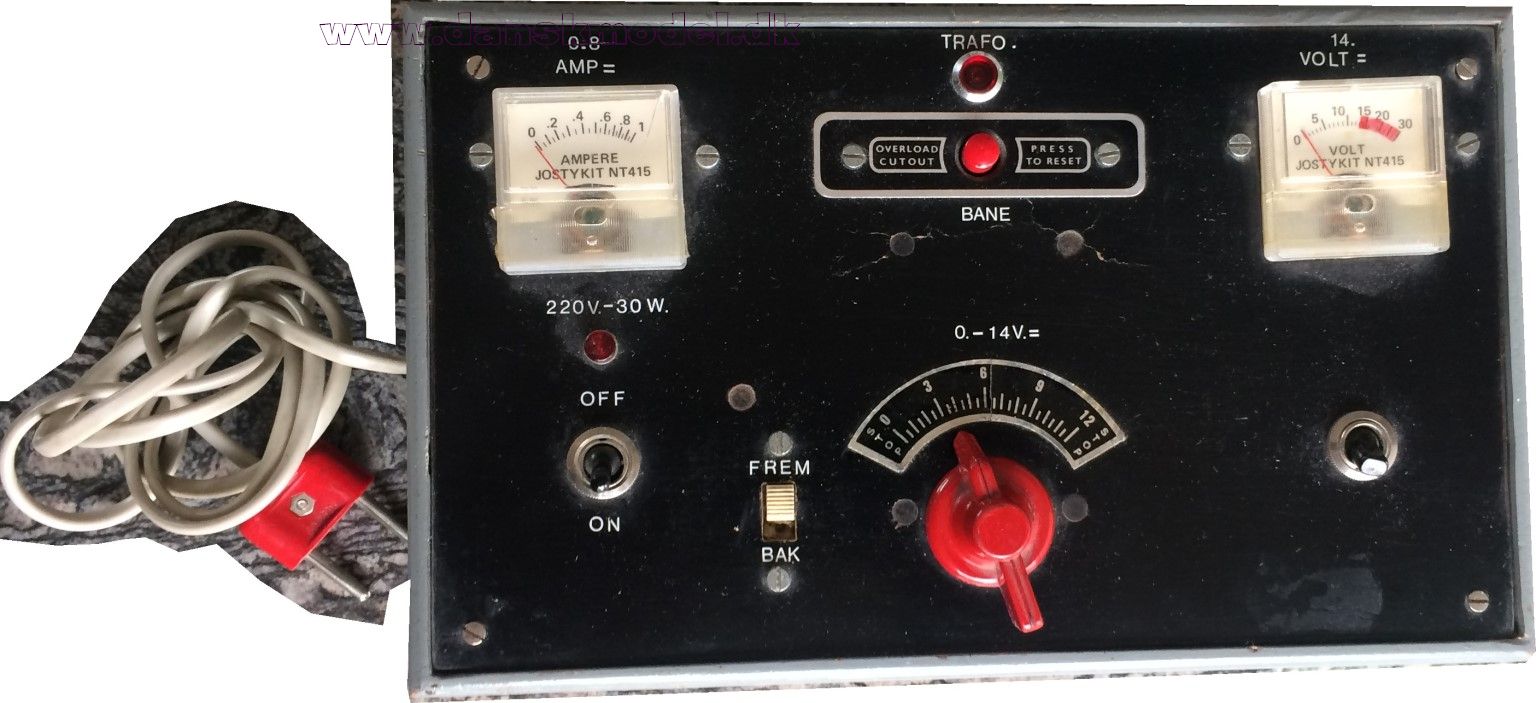

5 Transformator
m/ensretter, visere for Amp & V

Både til = og ~
30 Bane 14V 0,8A jævnstrøm
Lys   14V 1A vekselstrøm
Bane 14V 1A vekselstrøm
6 Transformator = / 1-2 lys 10V 0,5A
3-4 bane 6V 0,5A

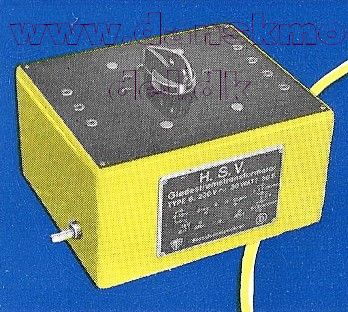

6 Transformator ~
til belysning eller eksperiment

Nogle steder nævnt som "Glødestrøms-transformator"
30 Omskifteren kan give en fast spænding på 2-4-6-8-10-12 samt 18V

Tidlig udgave var med justerbar spænding i 3 kombinationer

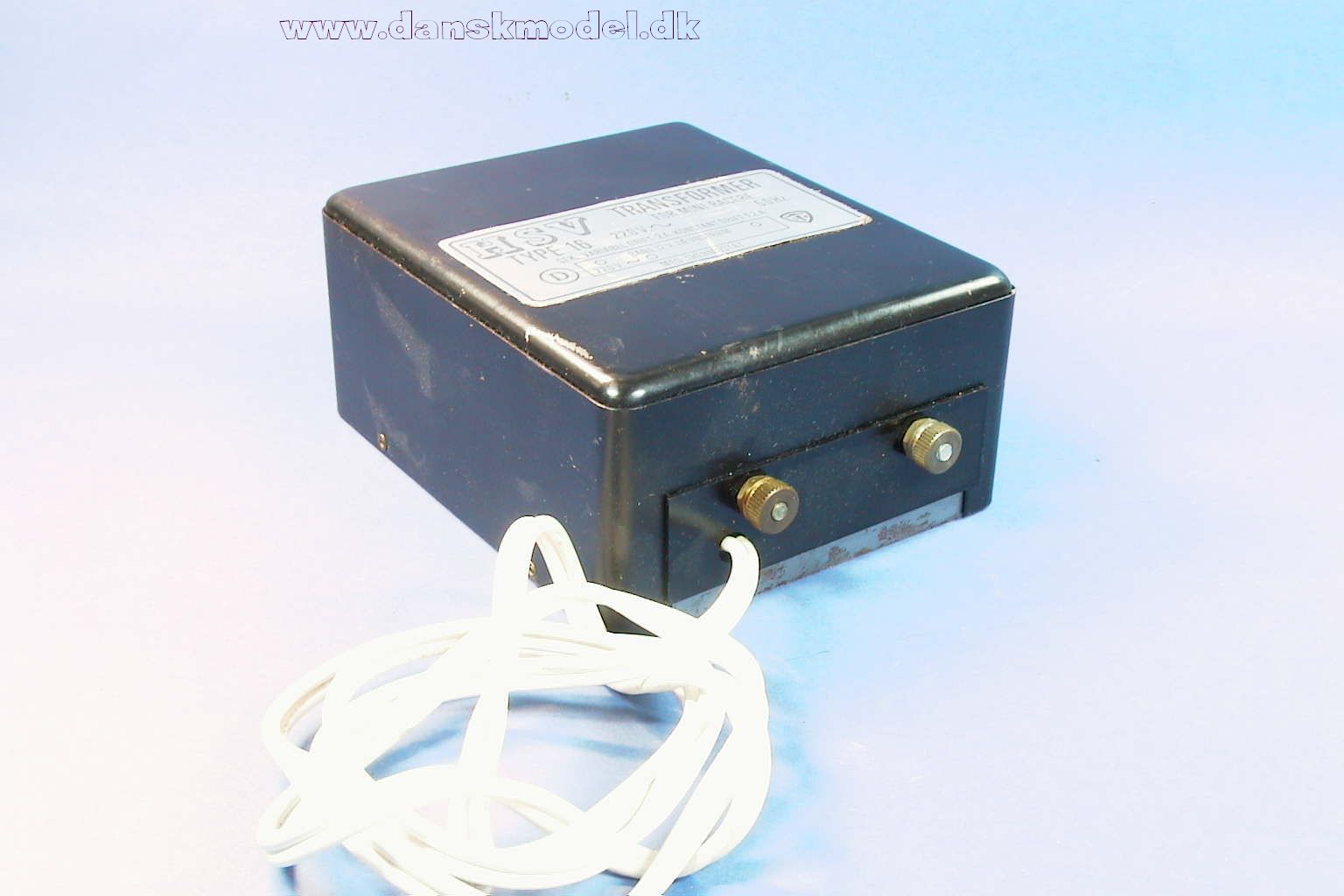

16 Transformer =
for Mini-Race
/ 12V 1,2A
16 Transformer =
for Mini-Race m/udtag til lys
20 12V 1,2A

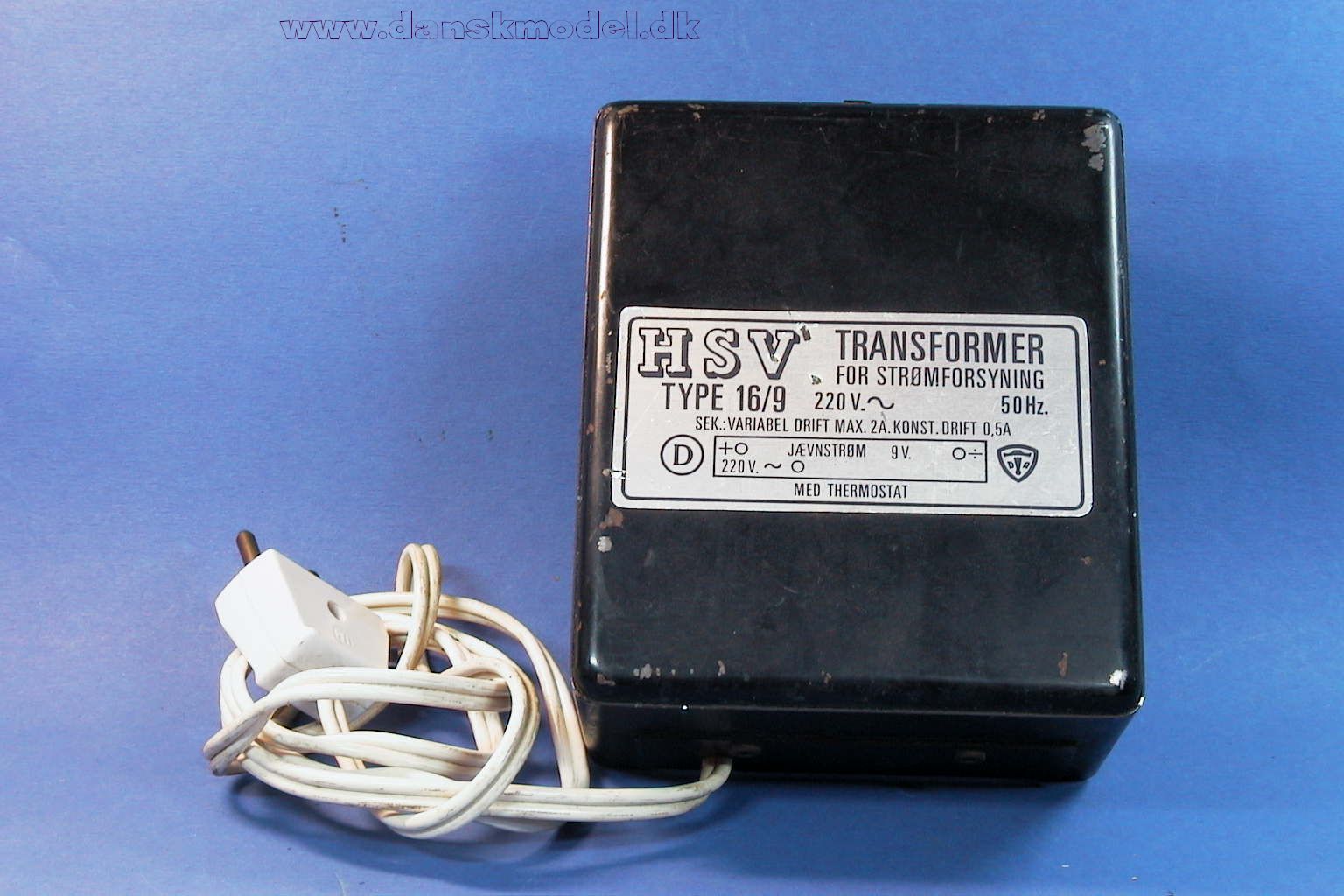

16/9 Transformer =
for strømforsyning
/ 9/10V 2A

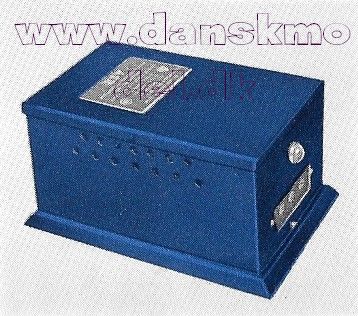

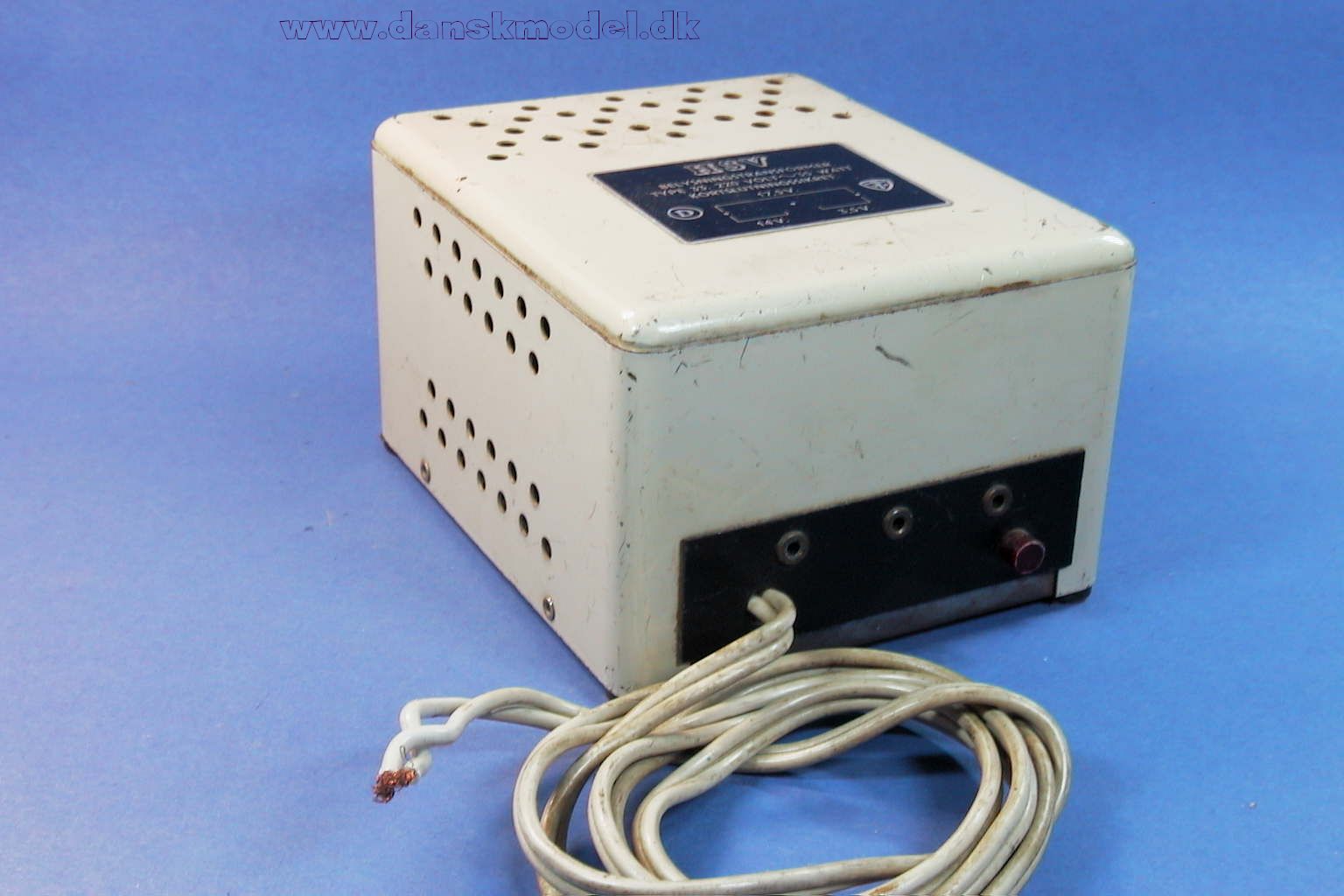

33 Transformer ~
til belysning
35 1-2 14V
1-3 17V
2-3 3,5V
33 Transformer ~
til belysning m/Thermo-sikring og kontrollampe
  Med fast spænding 3,5, 14 & 17V

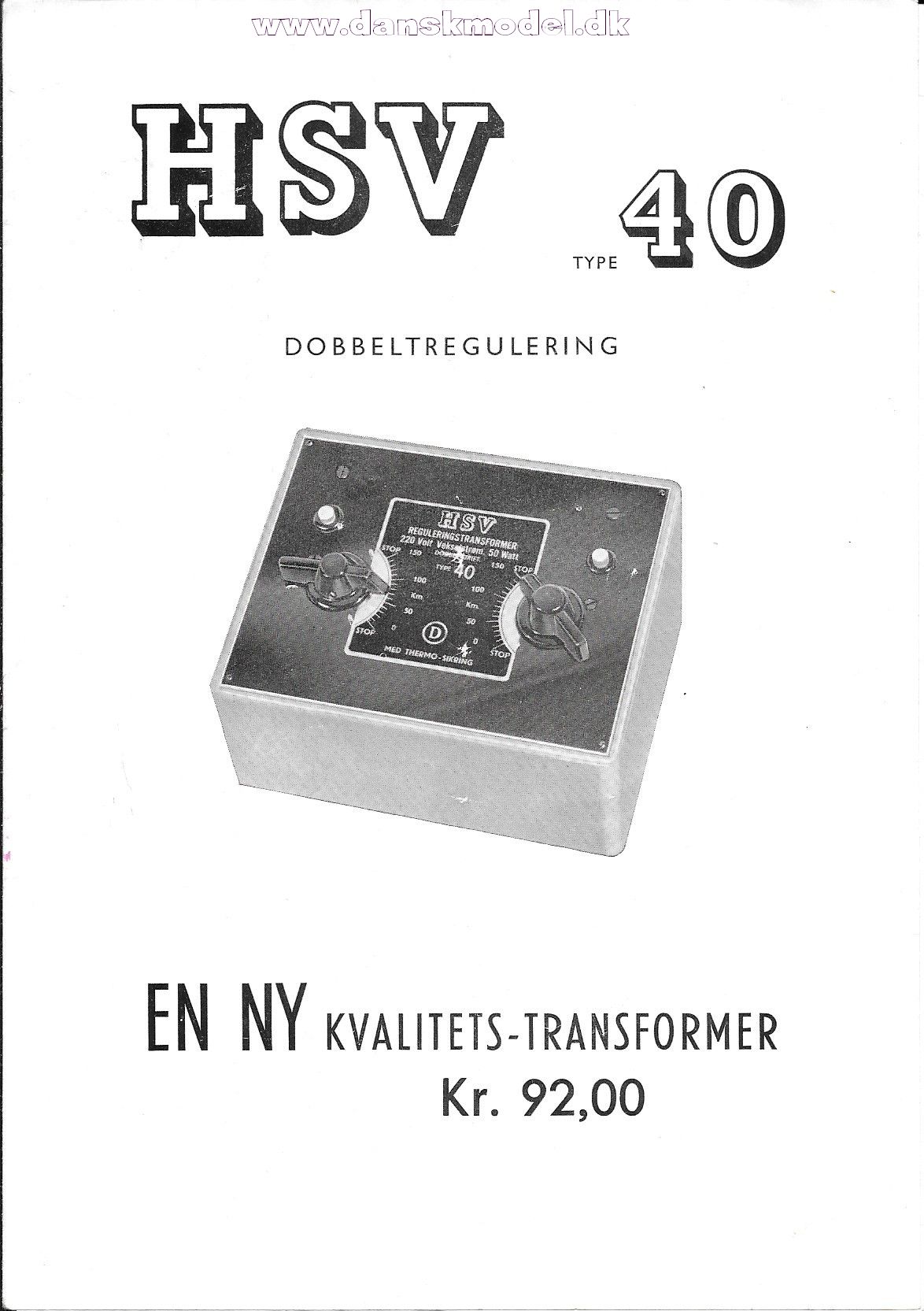

40 Transformator ~
m/dobbeltregulering
50 (60) Bane 7-17V
Lys 17V
Sporskift 17V

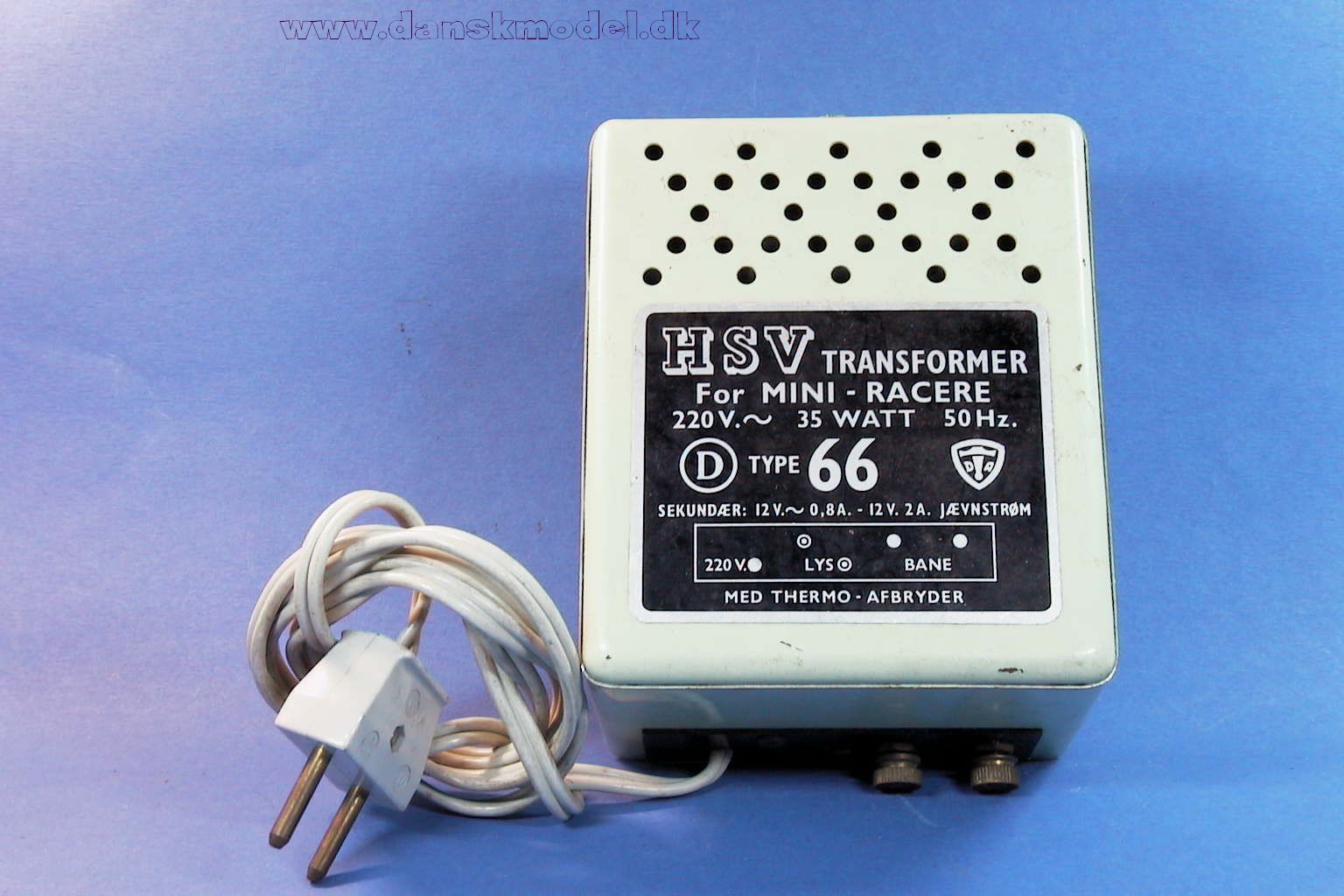

66 Transformer =
for Mini-Race m/udtag til lys
33 12V 2A
201 Ensretter m/polvender /
203 Ensretter = / 4-24V 3,5A
214 Ensretter / Dobbeltregulering for jævnstrømstog

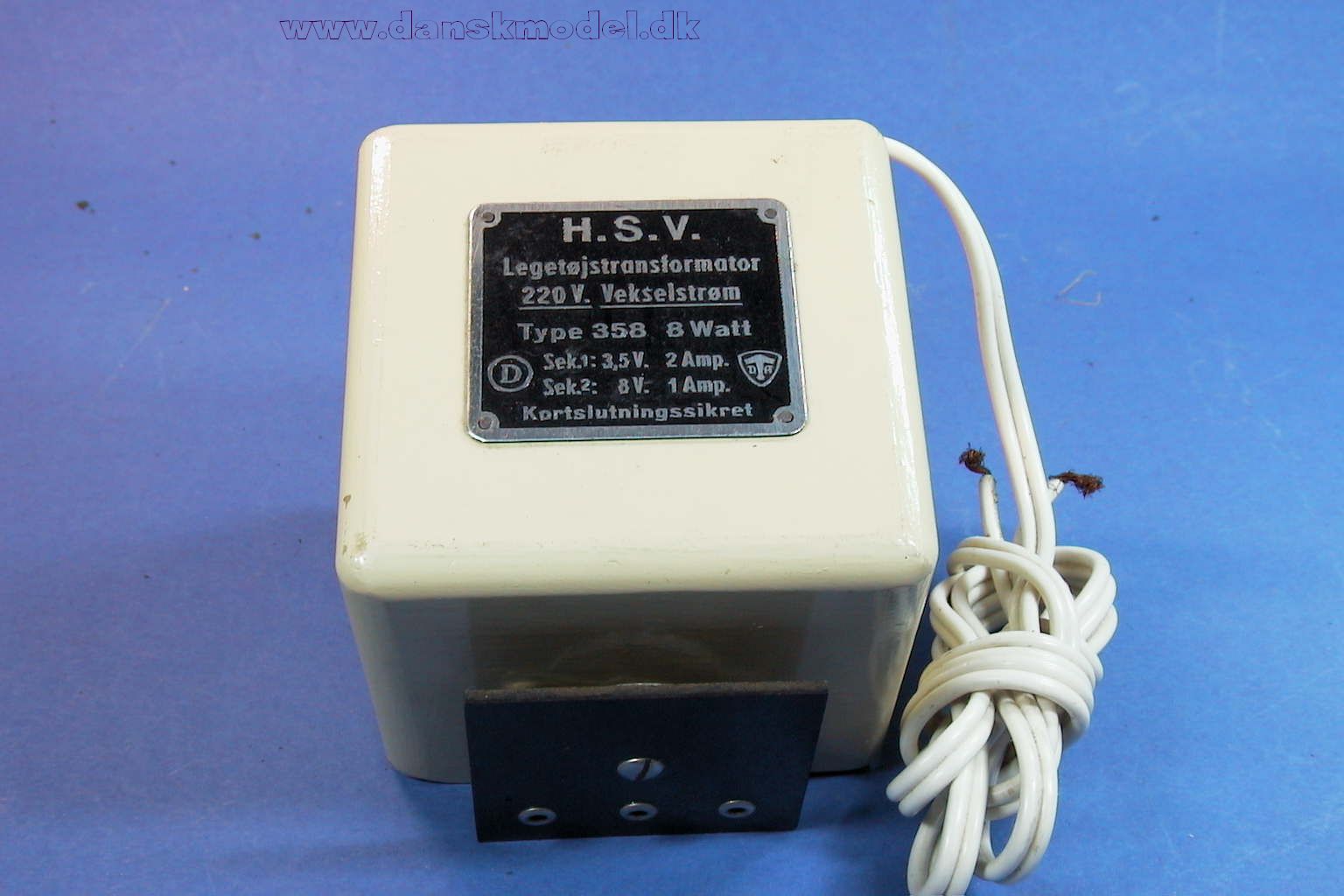

358 Legetøjs-Transformator ~
til belysning
8 3,5V 0,2 A

Senere udgaver Type 3

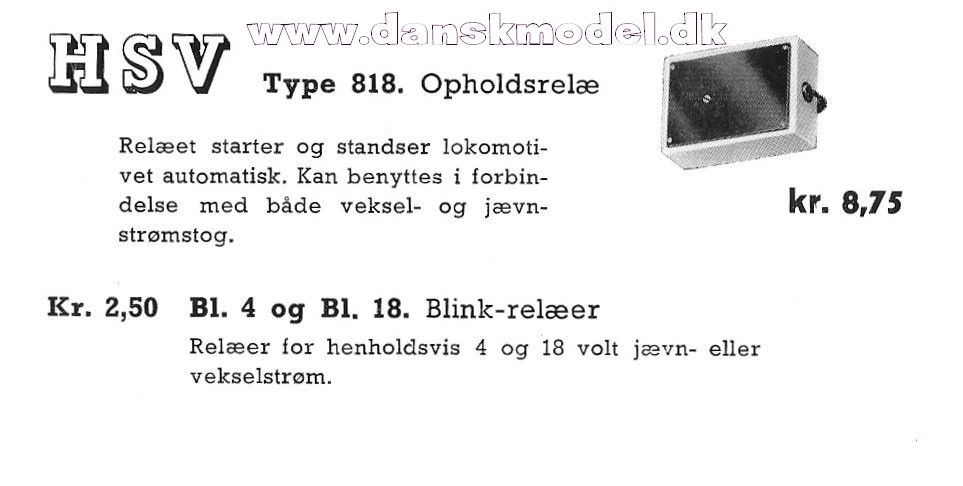

818 Opholdsrelæ

Kan benyttes til både jævn- samt vekselstrømstog
/ 8-18V

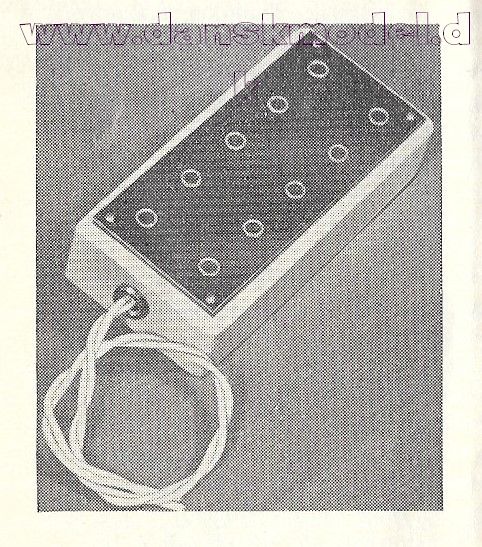

- Fordelerkasse / Strømfordeler til 5 signaler, belysning etc.
- + - Regulator
m/spærreventiler
/ Til kørsel med 2 lokomotiver på samme spor

Kan tilsluttes alle transformatorer på 18-22V

IDM, Ib Damm

Foto Type Beskrivelse Watt Stik

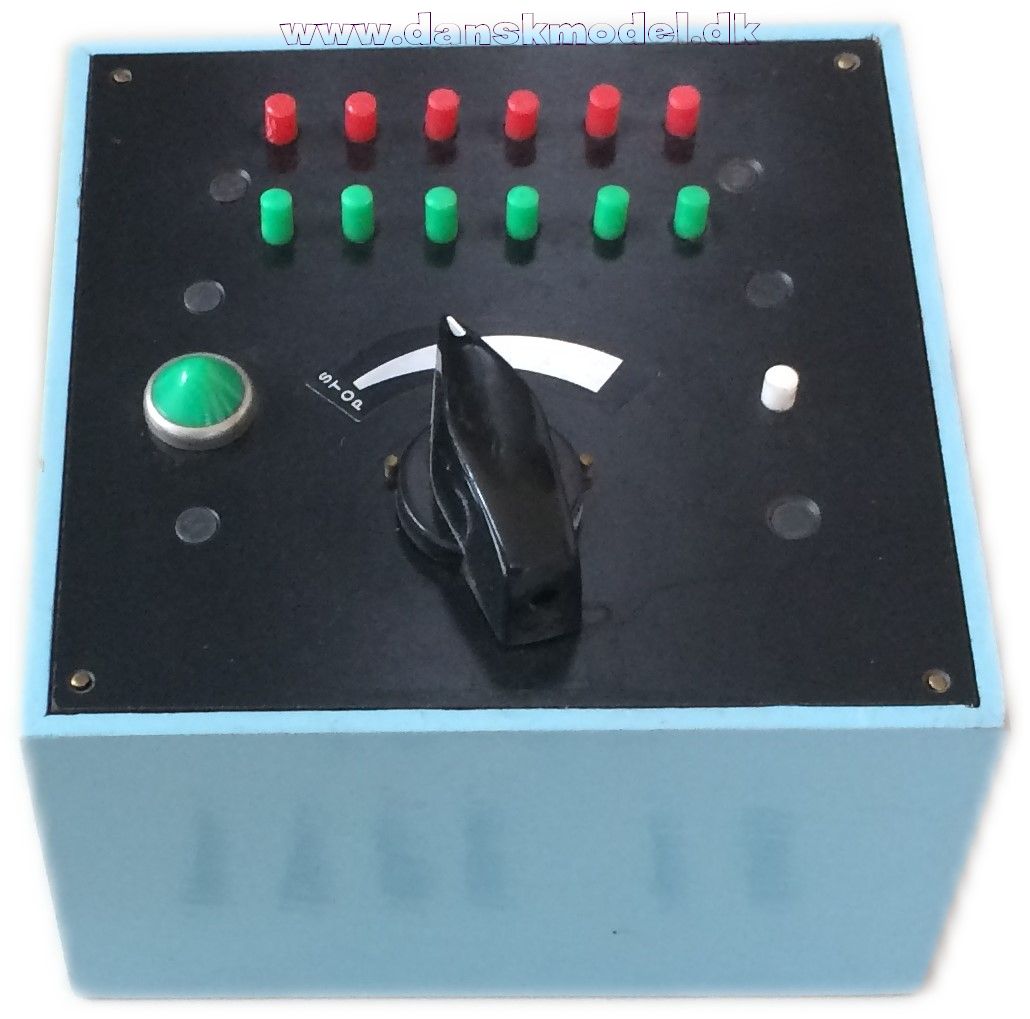

1S Transformator ~
m/indbygget pult til 6 funktioner
50 Bane, rød 7-17V
Lys, gul 17V
Masse, brun 0, Lys 3,5V

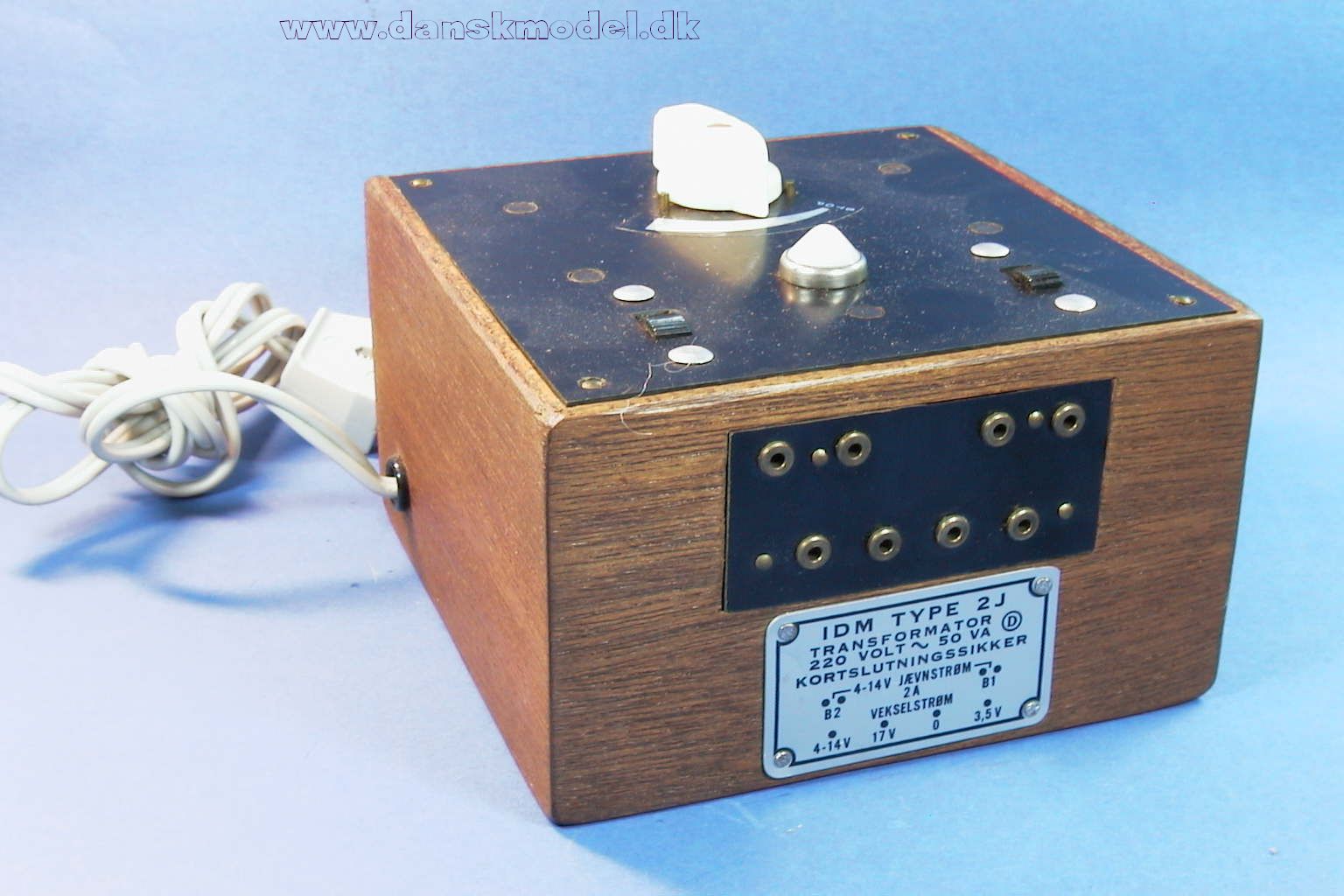

2J Transformator =
m/ensretter til 2 baner

Kasse, knapper og lampe findes i flere farver
50 B1 & B2 4-14V 2A =

Vekselstrøm
4-14V / 17V / 0 / 3,5V

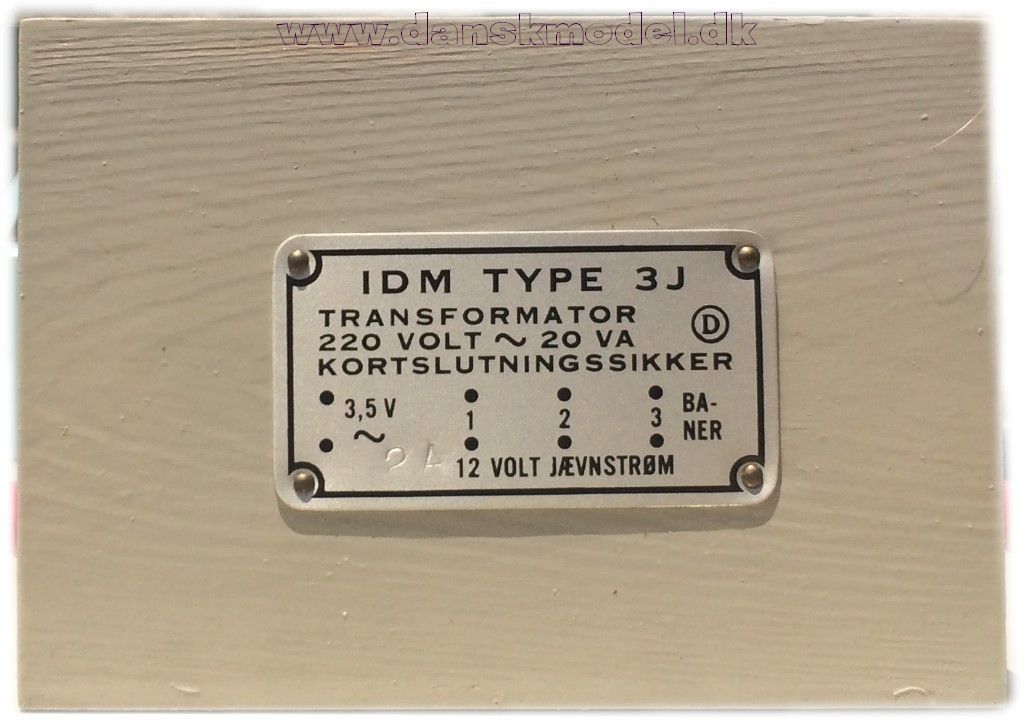

3J Transformator = 20 3,5V ~
Bane 1, 2 & 3 12v =

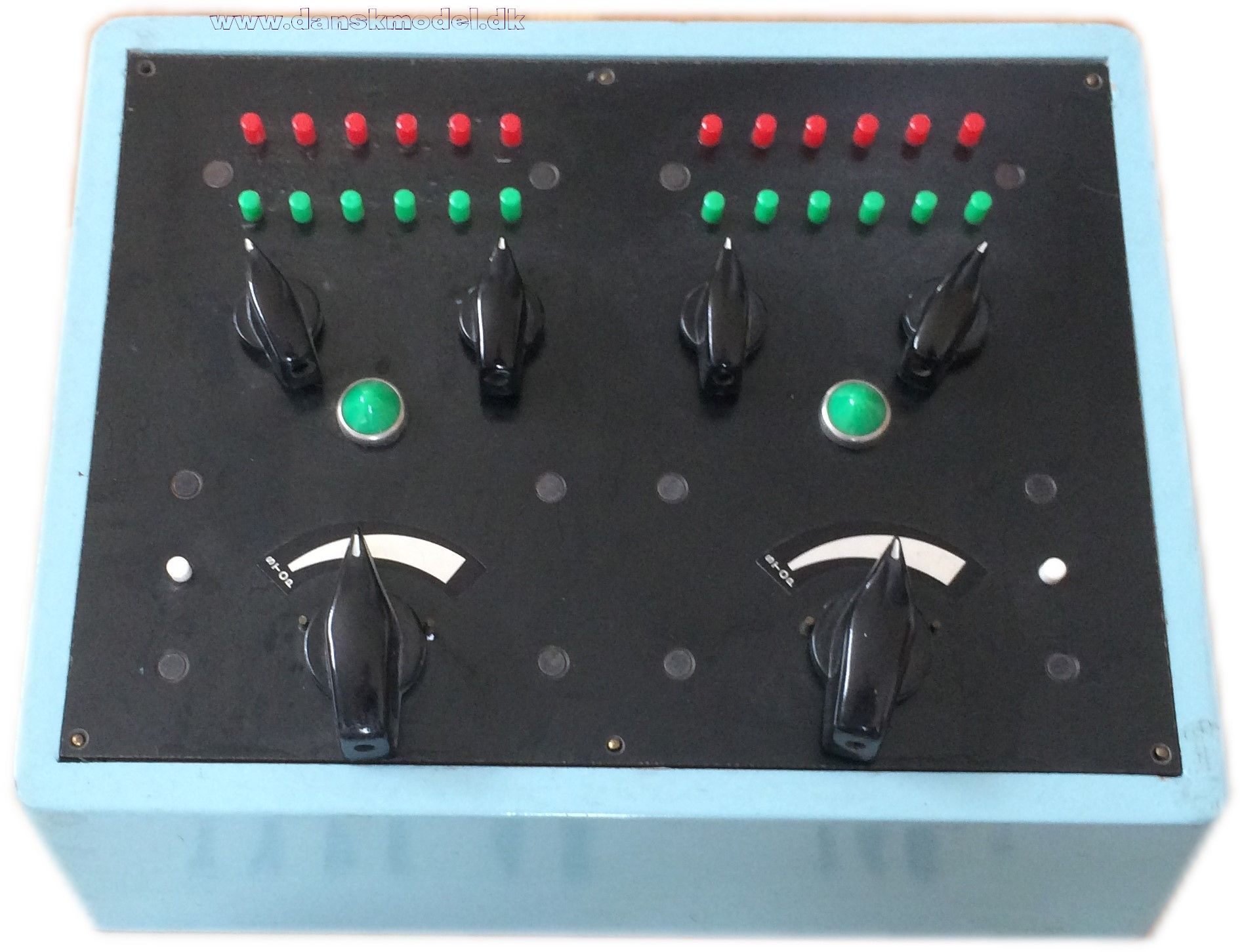

4S Transformator ~
m/dobbeltregulering til 4 bane og m/indbygget pult til 2*6 funktioner
2*50 Bane 1-4 7-17V
Lys 17V

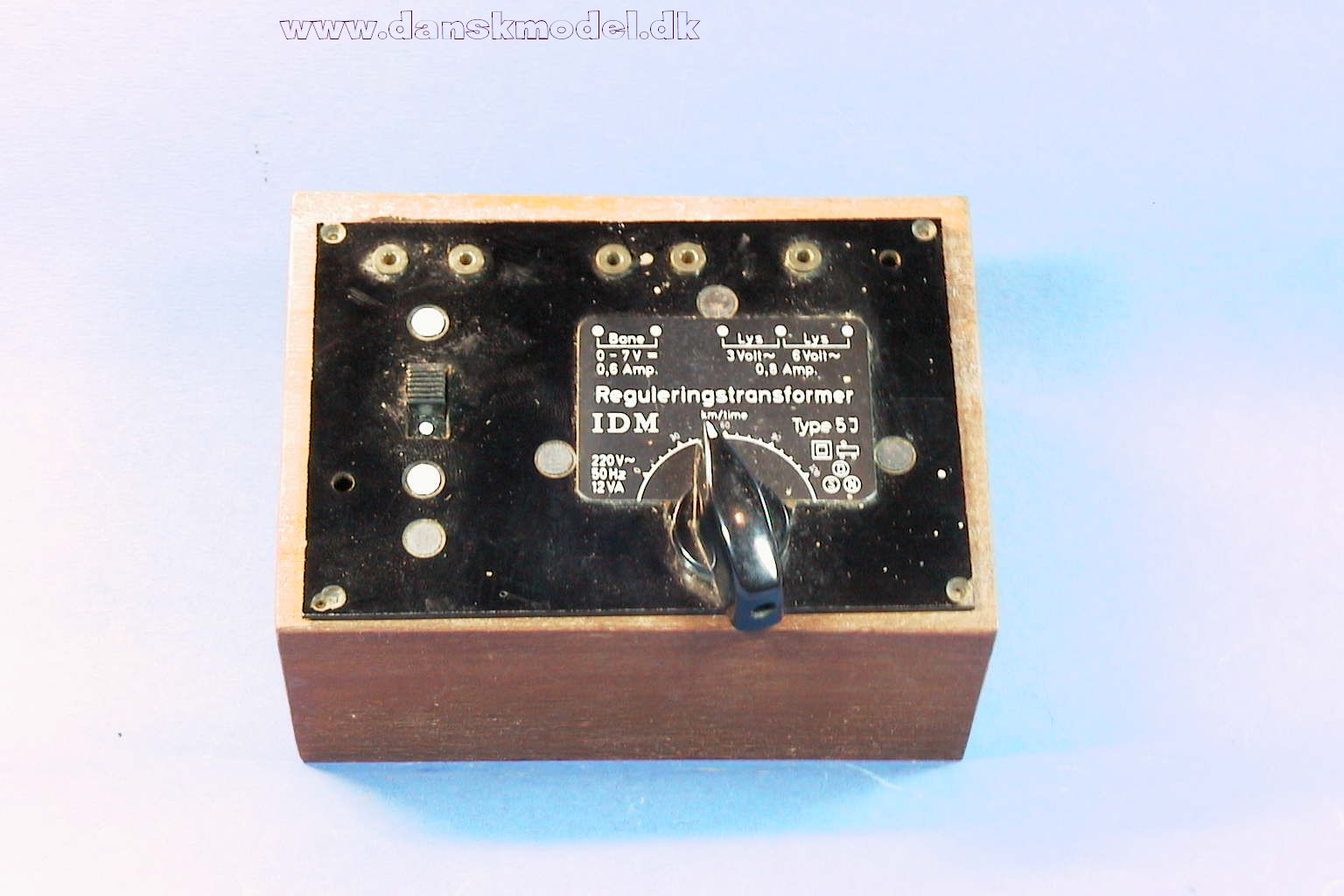

5J Transformator =

Er også set mærket "Magasin" og IKKE "IDM" - se den i "Galleriet"

Den viste transformator er en DEMO
14 Bane 0,7V = 0,6A
Lys 3V ~ 0,8A
Lys 6V ~ 0,8A

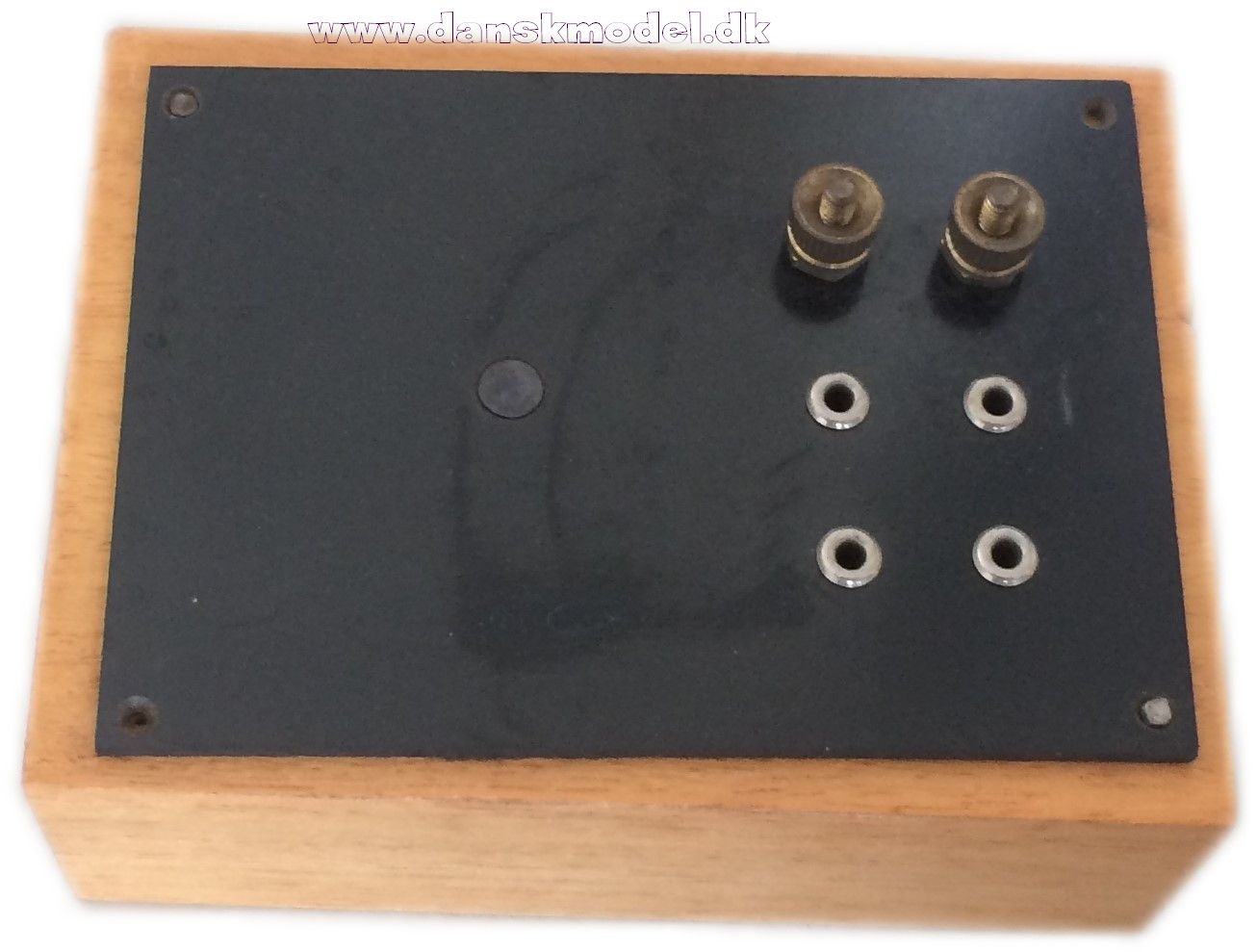

- Ensretter =

/ 20V 3A
Der findes også en enretter på 2A til indbygning

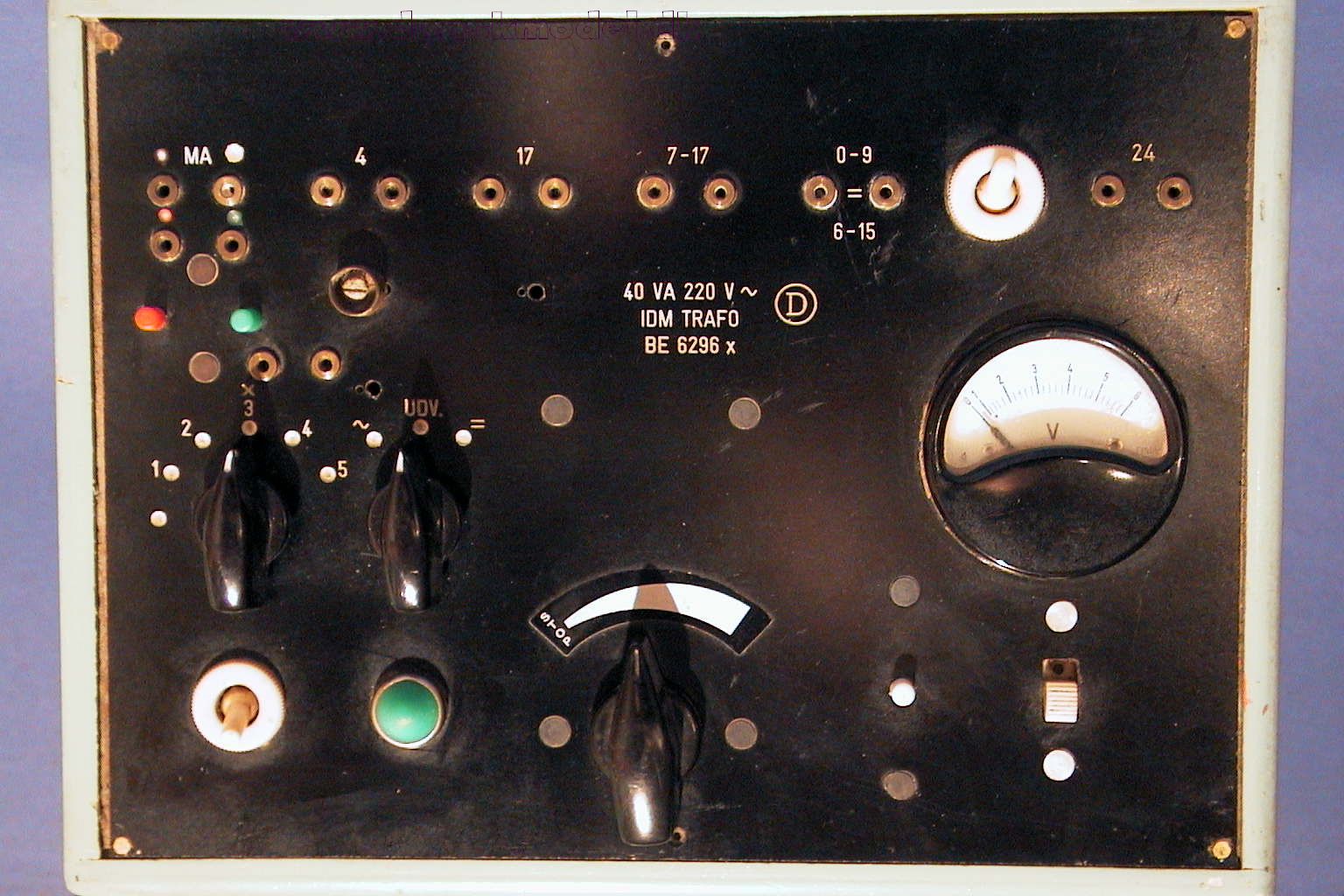

- Testtransformator

Den viste transformator er en DEMO
40 I en færdig udgave synes dette at være multi-værktøjet for en reparatør

Long

Foto Type Beskrivelse Watt Stik

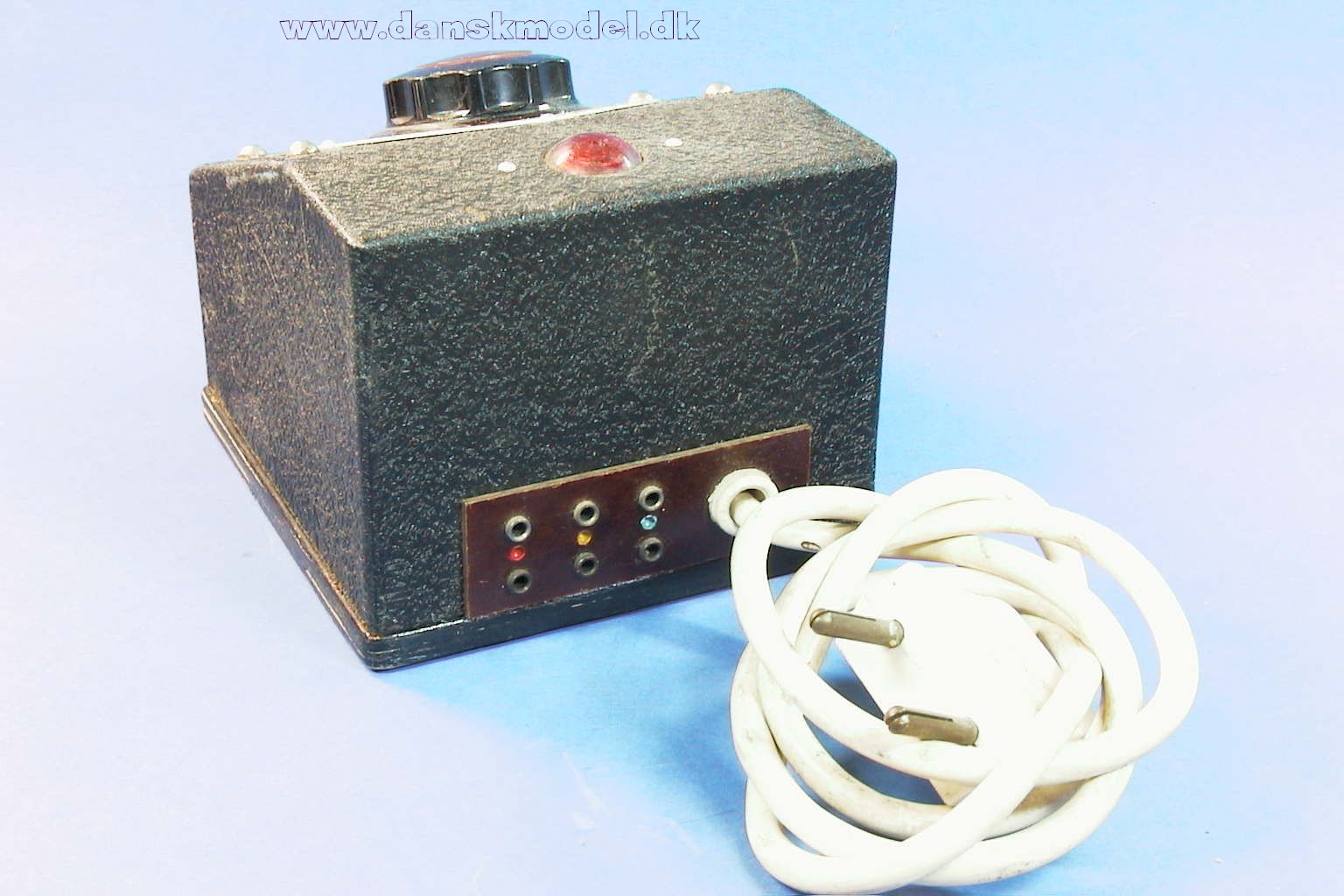

A Transformator ~

Katalog nr. 200 i 1960
24 Rød kørespænding
Grøn 20V
Blå 16V
B Transformator ~

U/katalog nr. i kataloget 1961-1962
50 Rød kørespænding
Grøn 20V
Blå 16V
Gul 5V

PIONER-EKSPRESSEN, Birkerød

Foto Type Beskrivelse Watt Stik
v1 Transformator =

Den første version i trækasse.
15 5-10V

Oprindelig katalog nr. 22, men dette skifter senere til 54
Katalog 22a uden regulator og 8V
v2 Transformator =
m/KLIK-regulering
15 1-6 til toget
2-6 5V
3-6 10V
v2 Transformator =

Findes i blå og rød farve
15 1-6 til toget
2-6 5V
3-6 10V
Foto Type Beskrivelse Watt Stik
110 PIONÈR-EKSPRESSEN HOVEDTRANSFORMATOR ~
m/KLIK-regulering
40 1-2 4-20V
3-6 4V
4-6 12V
5-6 18V
111 PIONÈR-EKSPRESSEN Sektionskontrol
tilsluttes hovedtransformator

Med KLIK-regulering
/ 1-2 til toget
3-6 4V
4-6 12V
5-6 18V
6    0
- 112 PIONÈR-EKSPRESSEN Sektionsensretter-kontrol
tilsluttes hovedtransformator

Med KLIK-regulering
/ ??? 1-2 til toget
3-6 4V
4-6 12V
5-6 18V
6    0

Rafa

Foto Type Beskrivelse Watt Stik

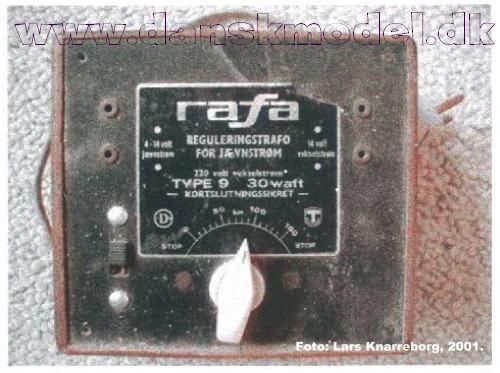

9 Transformator = 30 Jeg har absolut ingen informationer om dette fabrikat.
Den blev fundet på en auktionsside i 2001, men sælger kunne desværre ikke berette noget.

TOKI

Foto Type Beskrivelse Watt Stik

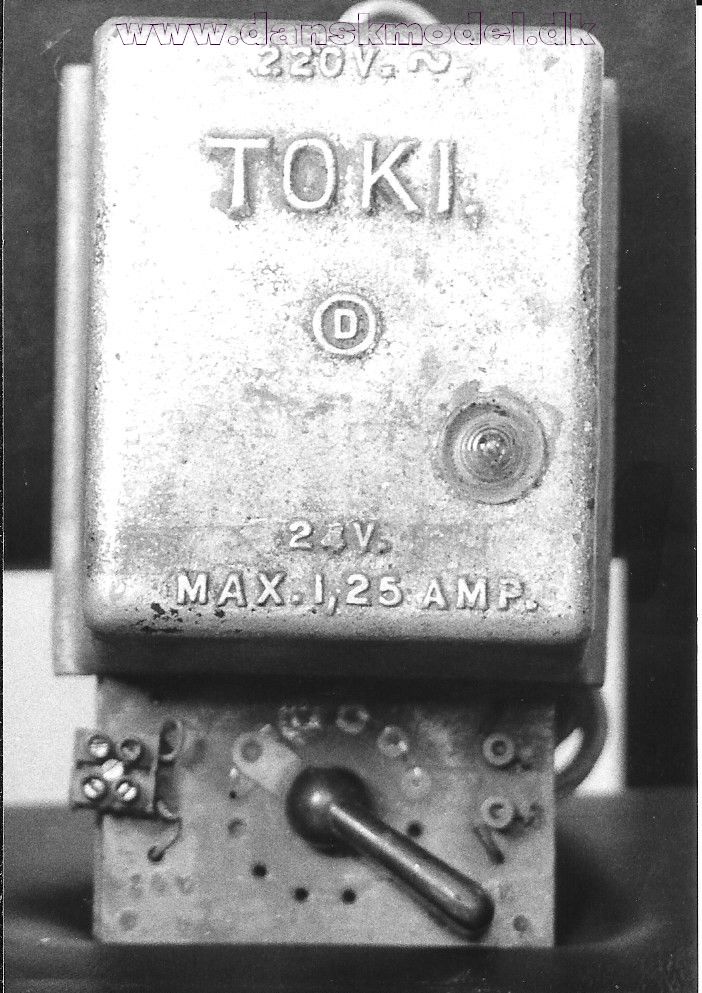

- Transformator ~ ? 24V 1,25A

Den blev - iflg. mine oplysninger fra Steffen Holm - solgt sammen med BODAN - måske også sammen med DSB 1:87 SPOR oo

Wittrock

Foto Type Beskrivelse Watt Stik

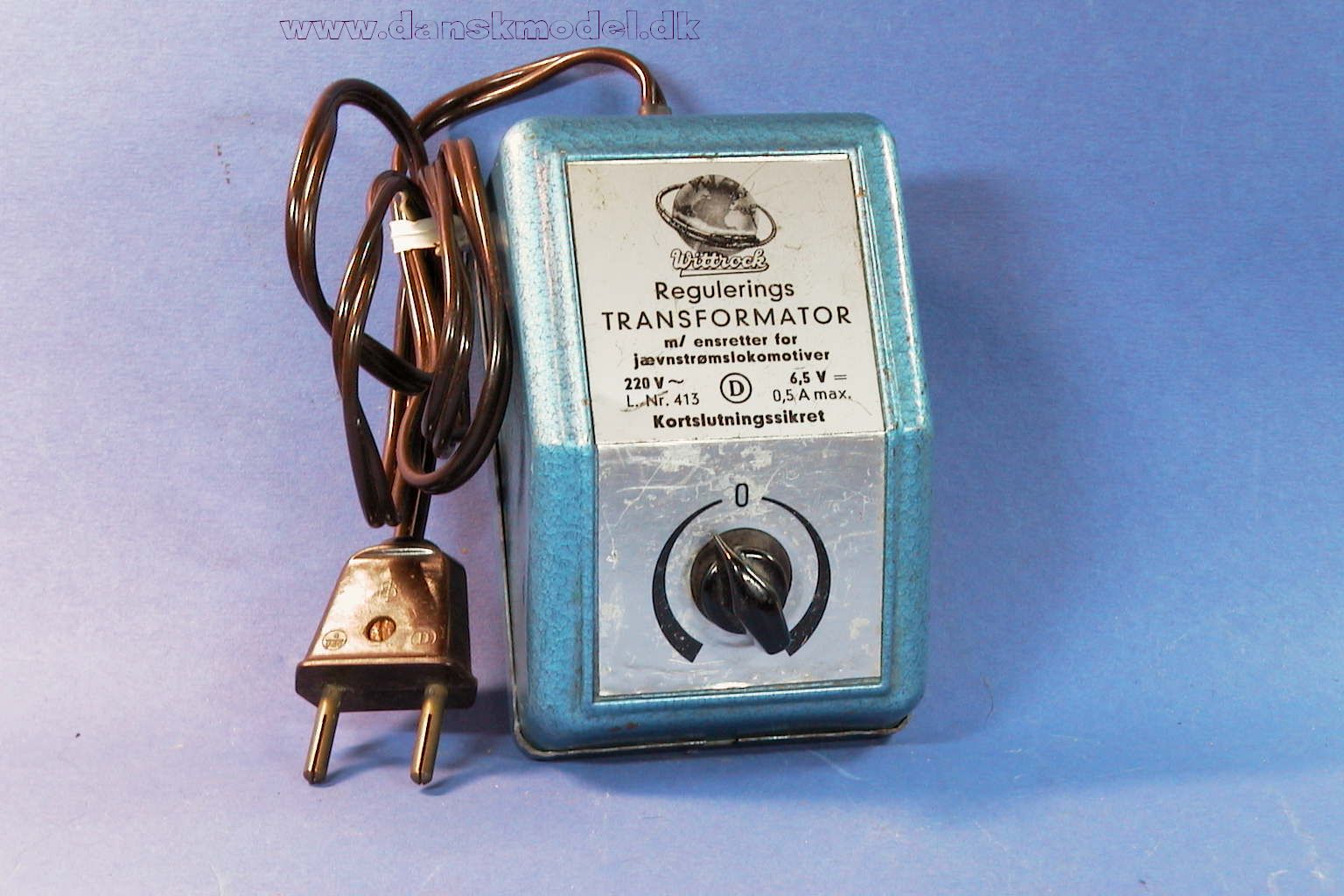

- Transformator m/ensretter = / 6,5V 0,5A
